Zářivkové svítidlo S020

Načítám...

Světelný tok:	3800 lm, 7000 lm, 10000 lm, 14000 lm
Příkon svítidla:	48 W, 78 W, 108 W, 160 W
Délka:	635 mm, 935 mm, 1235 mm, 1535 mm
Šířka:	140 mm
Výška:	31 mm
Vývod:	průchodka vpravo, vlevo nebo obě
Napětí:	230 VAC
Krytí:	IP67
Pracovní teplota okolí:	-20 až +50°C
Doba života trubice:	20 000 h
Doba života předřadníku minimálně:	50 000 h

Poskytujeme množstevní slevy od 11ks, 101ks

Vyberte variantu

S020 24WX2/230R

cena bez DPH 5 015 Kč

Objednací kód	Charakteristika	Uchycení
S020 24WX2/230R	vývod průchodkou vpravo	plastová příchytka

S020 39WX2/230R

cena bez DPH 5 741 Kč

Objednací kód	Charakteristika	Uchycení
S020 39WX2/230R	vývod průchodkou vpravo	plastová příchytka

S020 54WX2/230R

cena bez DPH 6 837 Kč

Objednací kód	Charakteristika	Uchycení
S020 54WX2/230R	vývod průchodkou vpravo	plastová příchytka

Specifikace - Zářivkové svítidlo S020

Popis produktu

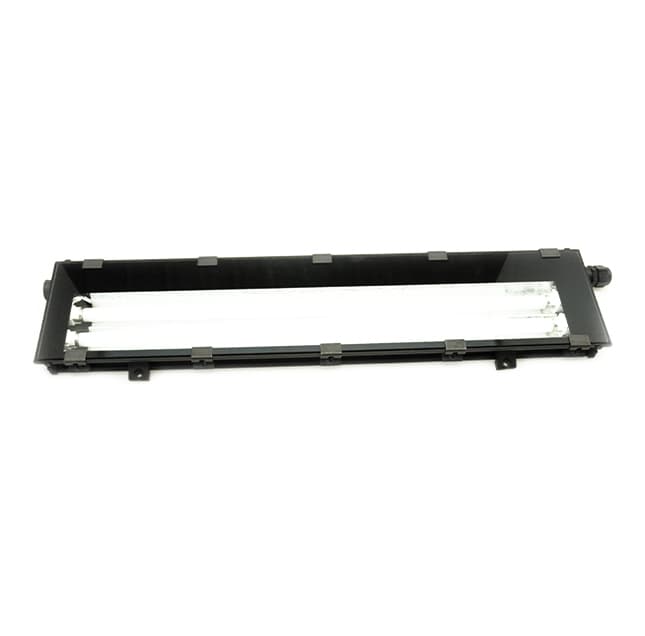

Zářivková svítidla S020 jsou vhodná především k rovnoměrnému osvětlení větších ploch. Svítidla řady S020 jsou tvořena extrudovaným hliníkovým profilem s plastovými čely, v němž jsou umístěny dvě zářivky T5, leštěný hliníkový odražeč a elektronický předřadník.

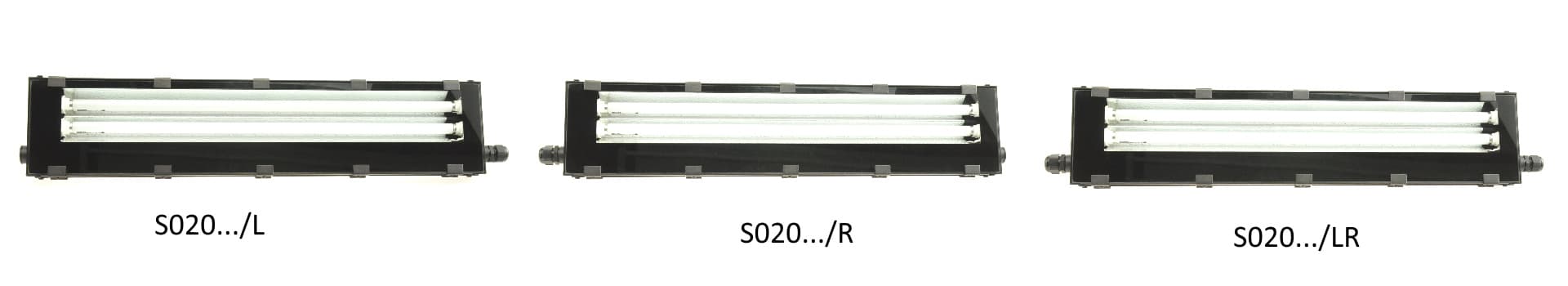

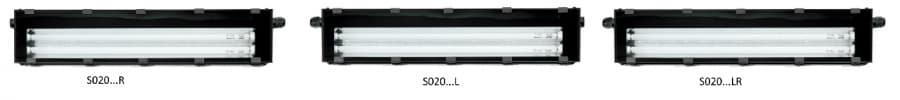

Nosný profil je utěsněn polyuretanovým těsněním, které odolává všem známým mazacím a řezným kapalinám. Čelní strana svítidla je zakryta 4 mm silným kaleným sklem s mimořádnou odolností proti rozbití. Obě postranní čela svítidla jsou vybavena závity pro vývodku M20x1,5, takže je možné zvolit osazení vývodky vlevo (L), vpravo (R) nebo pro průchozí napájení (LR). Připojovací svorkovnice je skryta pod vývodkou.

TECHNICKÉ PARAMETRY:

Osazení svítidla	Světelný tok	Příkon	Délka
2 x 24 W	3800 lm	53 W	635 mm
2 x 39 W	7000 lm	87 W	935 mm
2 x 54 W	10 000 lm	120 W	1235 mm
2 x 80 W	14 000 lm	178 W	1535 mm

PŘIPOJENÍ SVÍTIDLA:

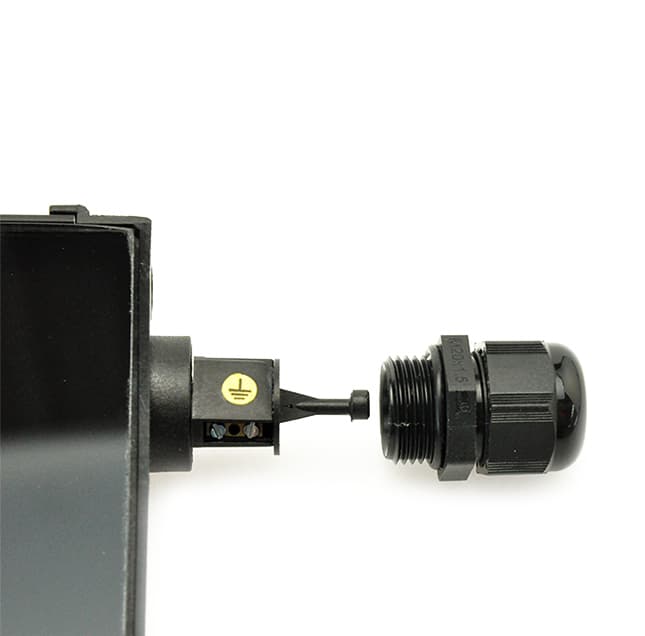

Jedno čelo svítidla (nebo obě čela v případě průchozího napájení) je osazeno vývodkou M20x1,5. Připojovací svorkovnice je přístupná po odšroubování vývodky, utěsněné „O“ kroužkem.

Díky tomu je připojení svítidla k napájení velmi rychlé a jednoduché a nevyžaduje demontáž těsnících prvků svítidla.

MONTÁŽ SVÍTIDLA:

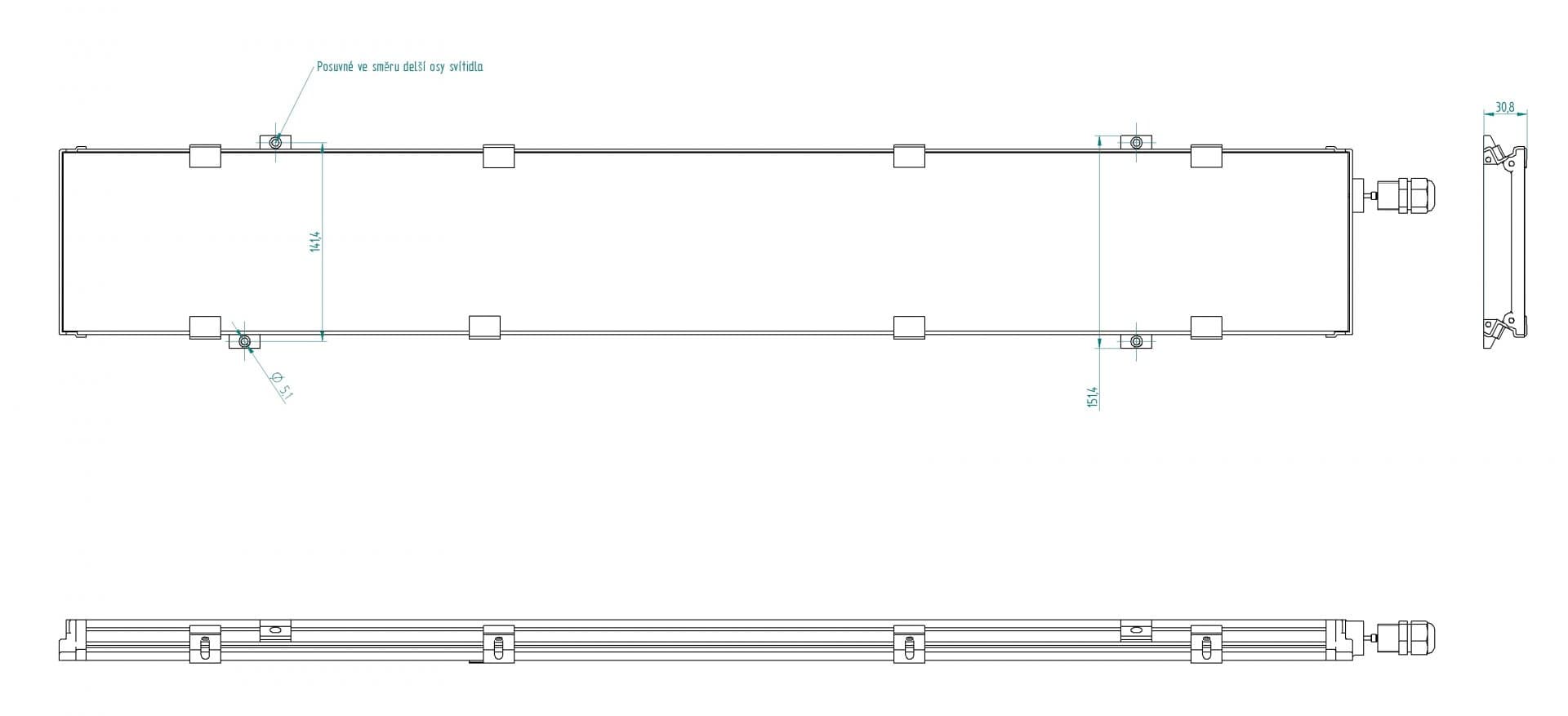

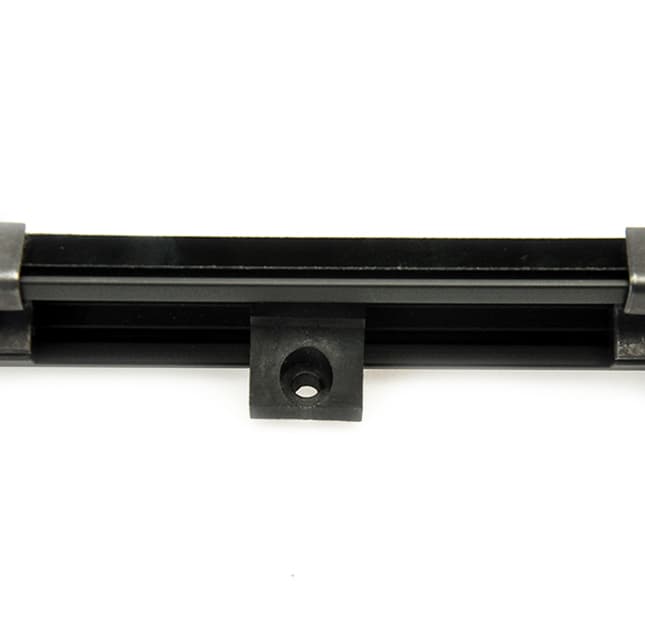

Svítidlo je přichyceno standardně ke stroji plastovými příchytkami, vloženými do zářezu na spodní části svítidla. Příchytky mají otvor o průměru 5,1 mm a po namontování na svítidlo je rozteč těchto otvorů 142,5 mm. Ve standardním provedení jsou jako součást dodávky přiloženy 4 kusy těchto příchytek.

Na přání může být svítidlo vybaveno dvěma kloubovými úchyty s možností natočení v rozsahu +10 –60 stupňů.

DOPORUČENÍ PRO MONTÁŽ:

1) Svítidlo namontujte tak, aby vývodka s kabelem byla umístěna na nejnižším bodě.

2) Prostup přívodního kabelu skrz panel, na kterém je namontováno svítidlo, by měl být níže než vývodka svítidla.

3) Pokud použijete kabel s kovovým opletem, ukončete oplet před vývodkou, přes konec opletu aplikujte smršťovací bužírku a do vývodky zaveďte jen střed kabelu se smršťovací bužírkou. Kovovým opletem by i přes velmi dobře utaženou vývodku vzlínala voda do svítidla.
